安装方法

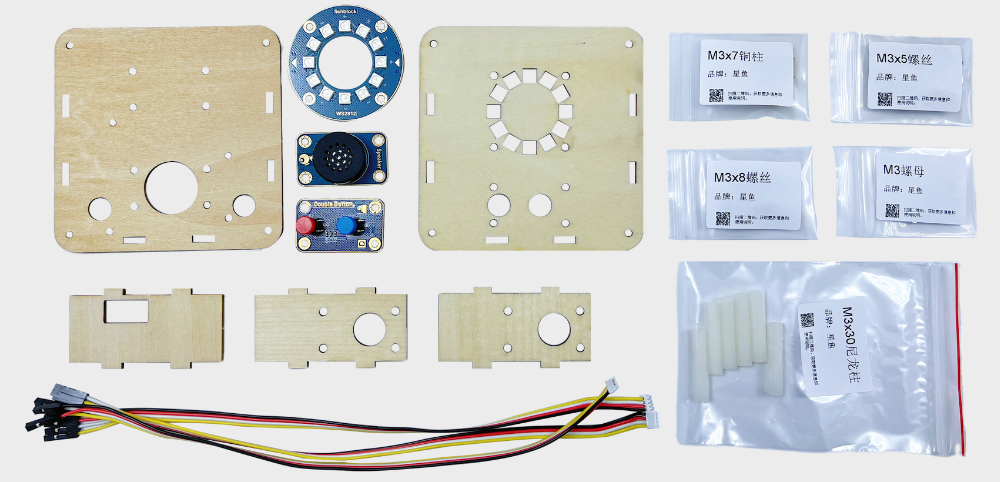

准备物料。

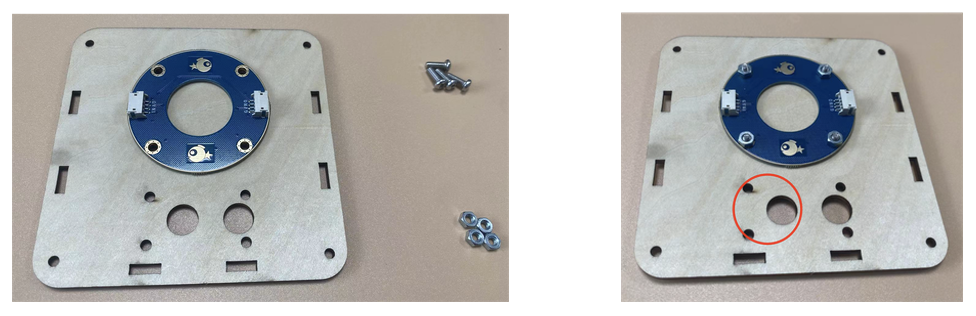

1.安装灯环。

取出正面板、灯环、M3x8螺丝及螺母,从下面将螺丝穿入,在上面通过螺母固定,操作过程中,可以用手将螺母顺时针拧入,然后使用螺丝刀拧螺丝,将其固定。
注意:请注意红色部分在左,以确保正确安装双按钮。另外使用用螺丝刀时,请不要将尖对准他人,同时不要拧的太紧,否则可能会损坏灯环。
2.连接数据灯环数据线。
将4P杜邦数据线防反插头插入到灯环的GVNI,N为空信号,可以不连接。

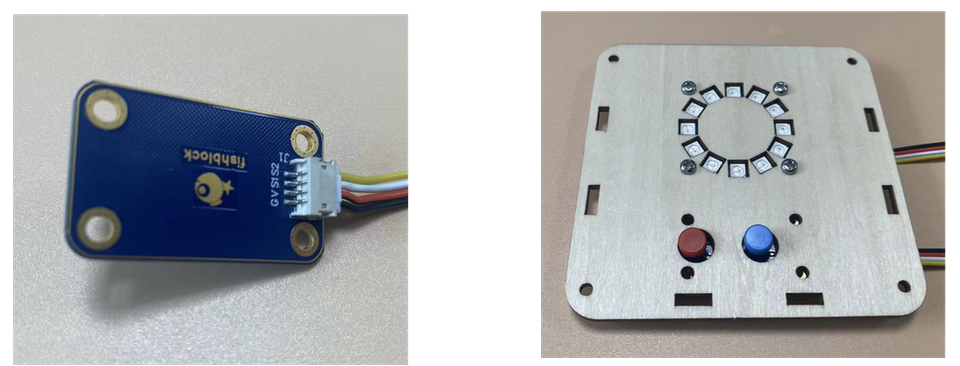

3.安装双按钮。

首先连接数据线,然后将按钮放到对应的孔位,使用M3x8螺丝从上向下穿入,从下方使用M3螺母固定,方法同安装灯环。
注意:双按钮需要2个信号线,分别为S1/S2,也可以只连接对应的一个,另一个不连接,此时只能使用一个对应位置的按钮。

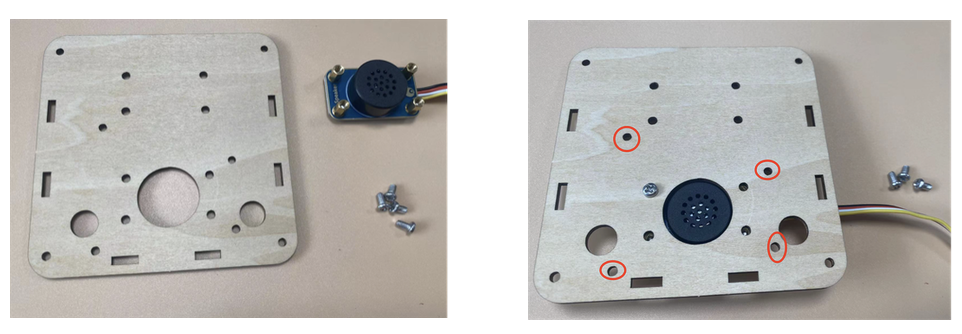

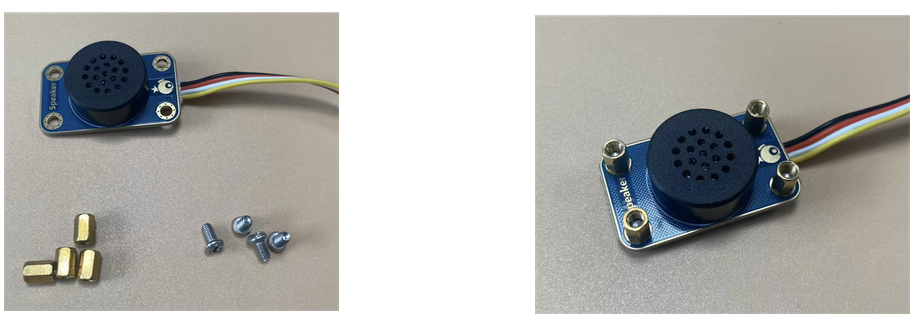

4.安装喇叭。

首先将数据线插到喇叭上,N为空信号,对应的线无需连接,将M3X7钢柱固定在喇叭模块上,下方使用M3X5螺丝固定。

将喇叭固定在后面板上,请注意红色4个孔位的位置,并使用M3x5螺丝进行固定。

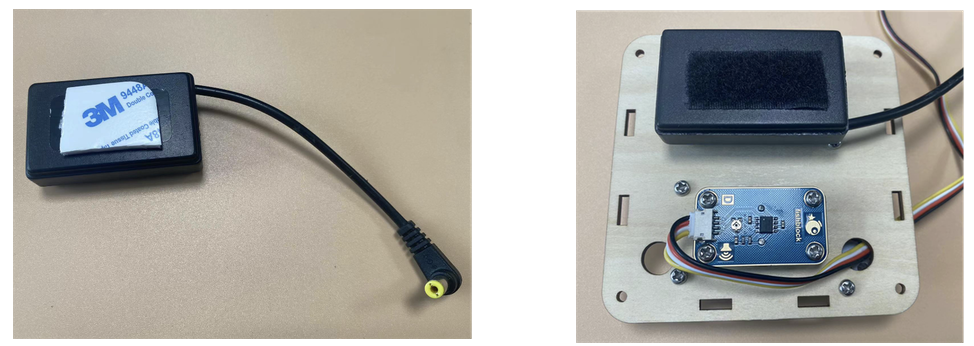

5.安装电池。

将双面胶固定到电源的背面,然后将电源粘贴到后面板上方的位置,也就是喇叭的上方,就注意方向。

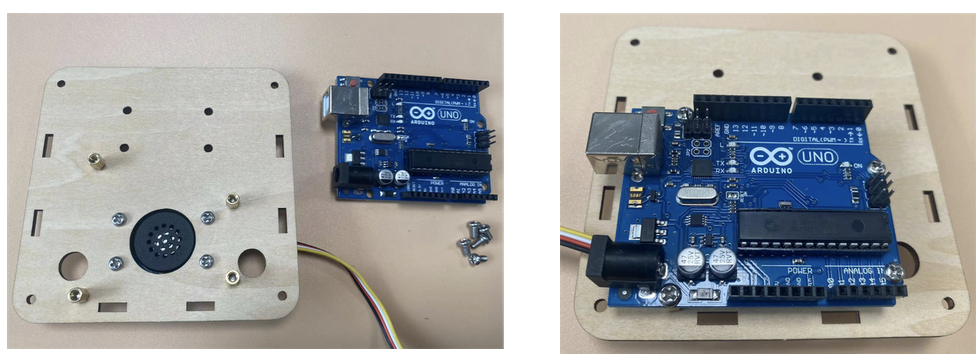

6.安装主板。

取出M3x7铜柱、M3X5螺丝,将其固定在后面板上固定主板的孔位,完成后将主板固定到铜柱上。

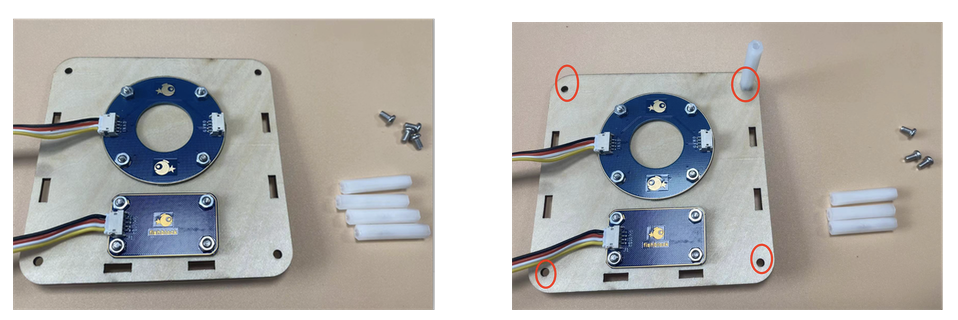

7.安装固定用尼龙柱。

取出M3X30尼龙柱及M3X5螺丝,将尼龙柱固定在正面板的反面,在正面使用M3X5螺丝固定。

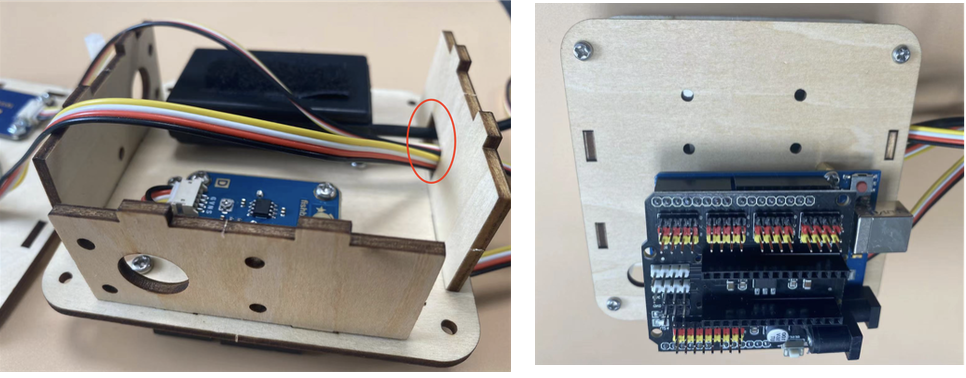

8.固定结构。

首先将3个支撑板安装对应的孔位,并将线从右侧孔穿出,包括电池线,然后将背面板扣到对应的孔位,使用M3x5螺丝固定到尼龙柱上。
9.数据线连接。
灯环连接到9号数字引脚,N为空信号,对应的线无需连接;双按钮连接到12、13号引脚,12对应S1,为红色按钮,13对应S2,为蓝色按钮,G/V分别连接到对应的位置。
电池电源线连接到arduion供电口,请注意,不使用时,请拔下电源线。

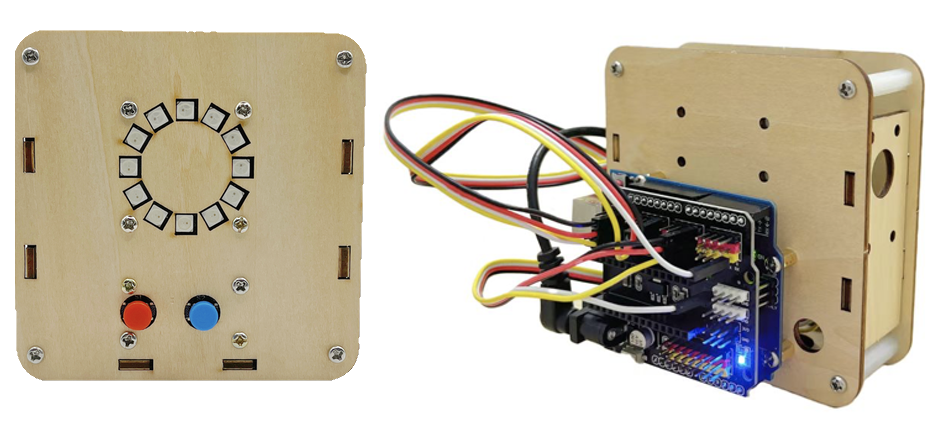

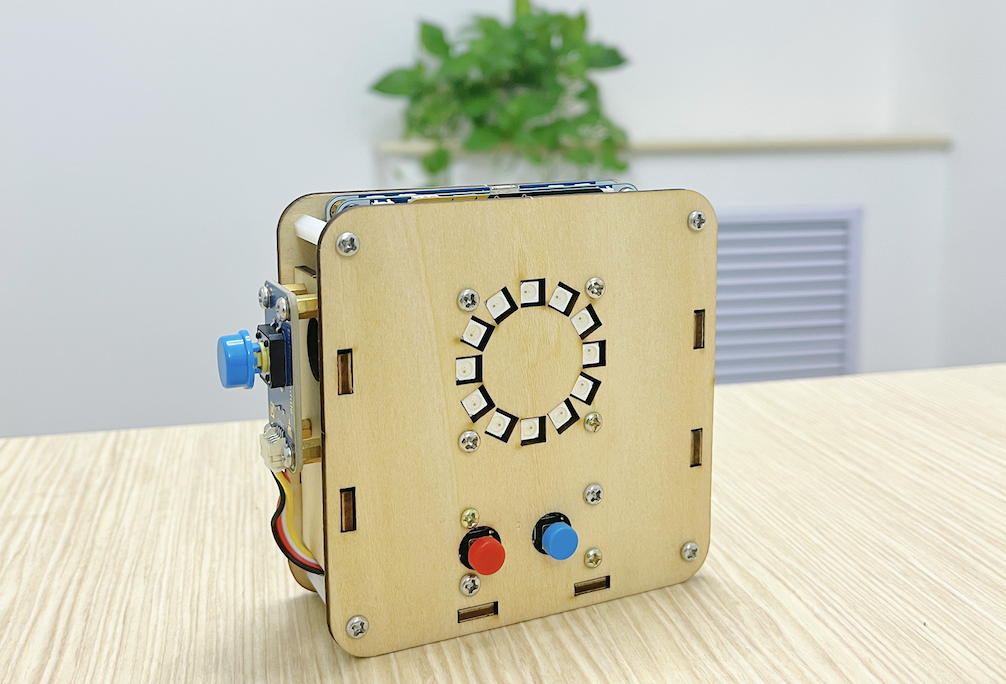

大功告成!开始编程吧!

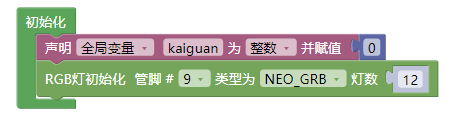

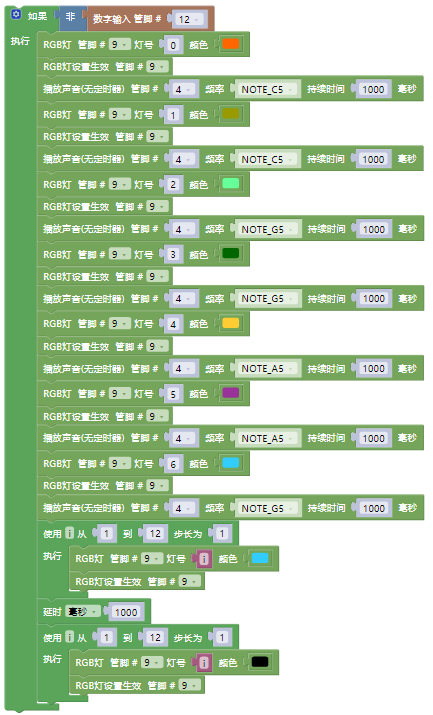

代码
