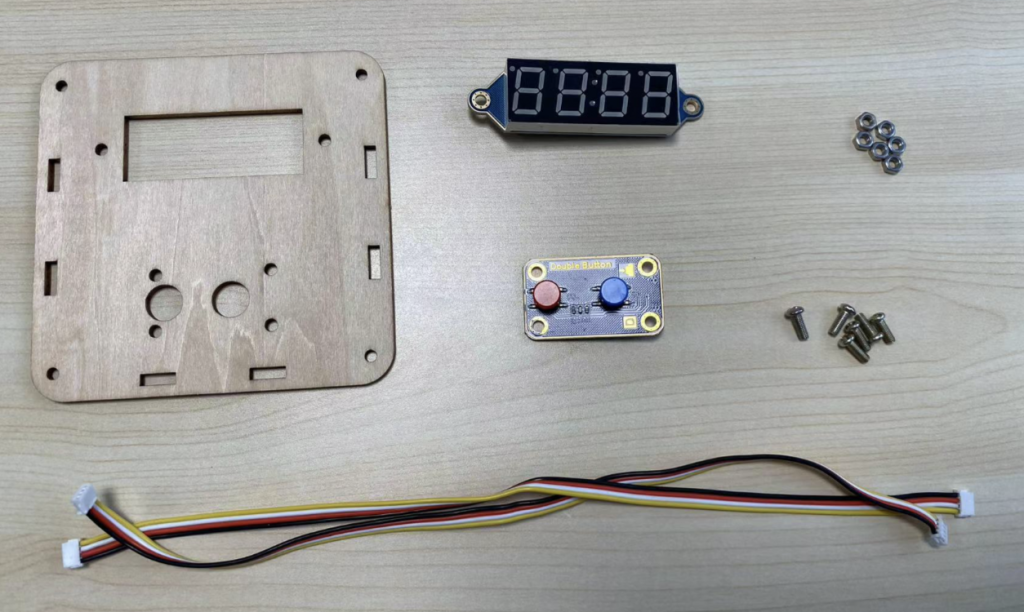

数据管安装面板、四位数码管、双按钮、M3X8螺丝及螺母，数据线两条。

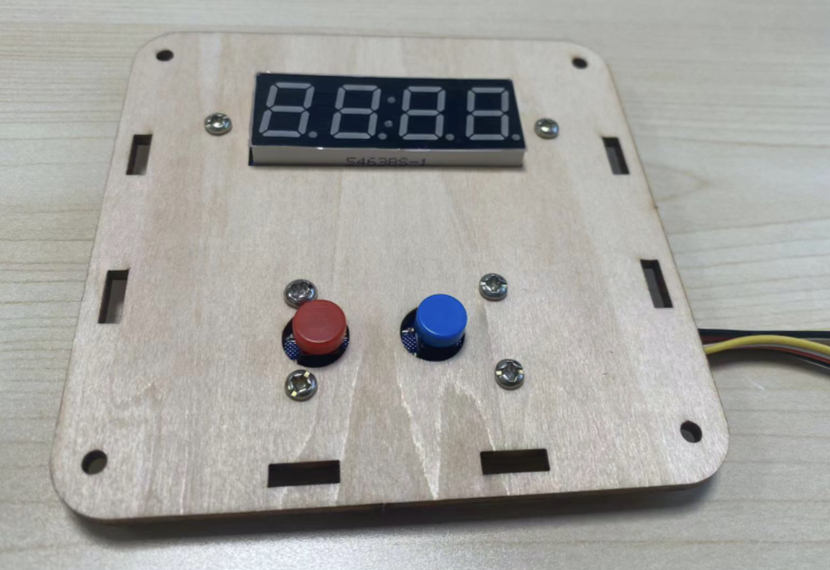

安装数码管及双按钮。按照图中所示，请使用M3X8螺丝及螺母完成电子模块的固定及安装。

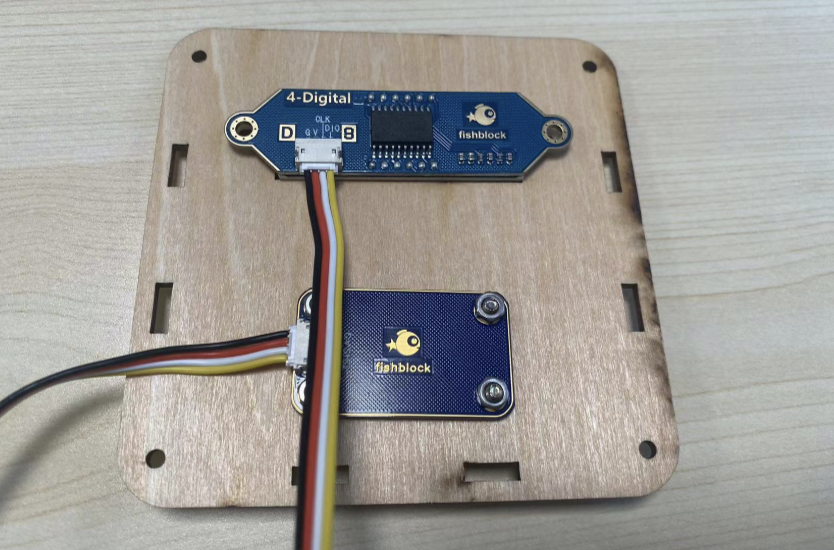

线的连接。数据管连接至P15/P16；双按钮连接到P5/P11。请注意数码管及双按钮的安装方向。面板正面，红色按钮在左侧。

安装单按钮，用来控制扩展板电源的打开与关闭，单击打开，双击关闭。

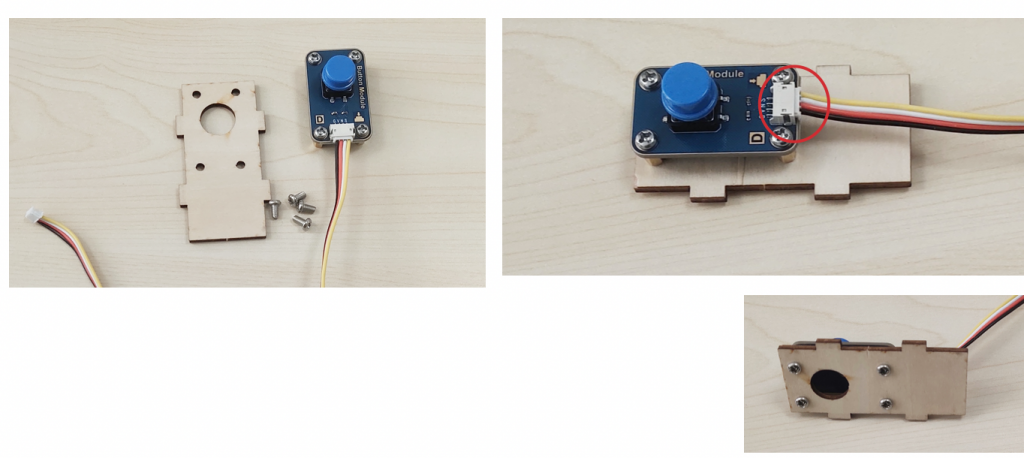

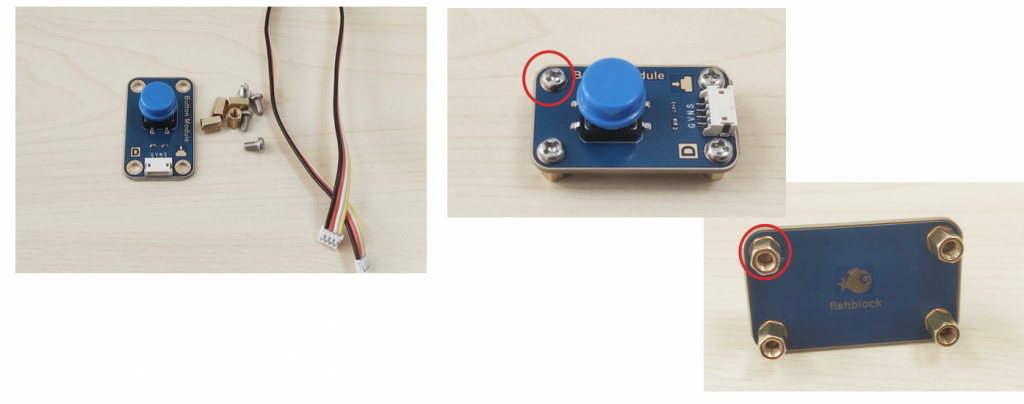

使用4个M3x7铜柱将4个M3x5螺丝固定在单按钮模块的孔位上。注意：固定方式如图所示。

固定单按钮

使用M3x5螺丝将单按钮固定在对应孔位上。注意：固定方向如图所示。

安装灯环。

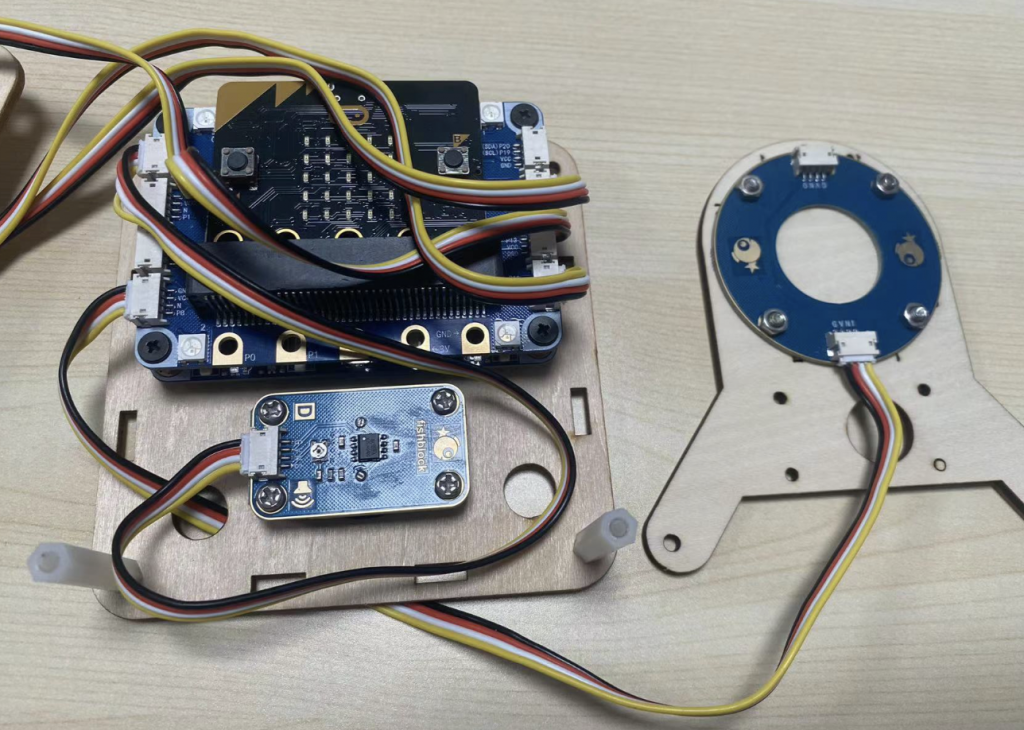

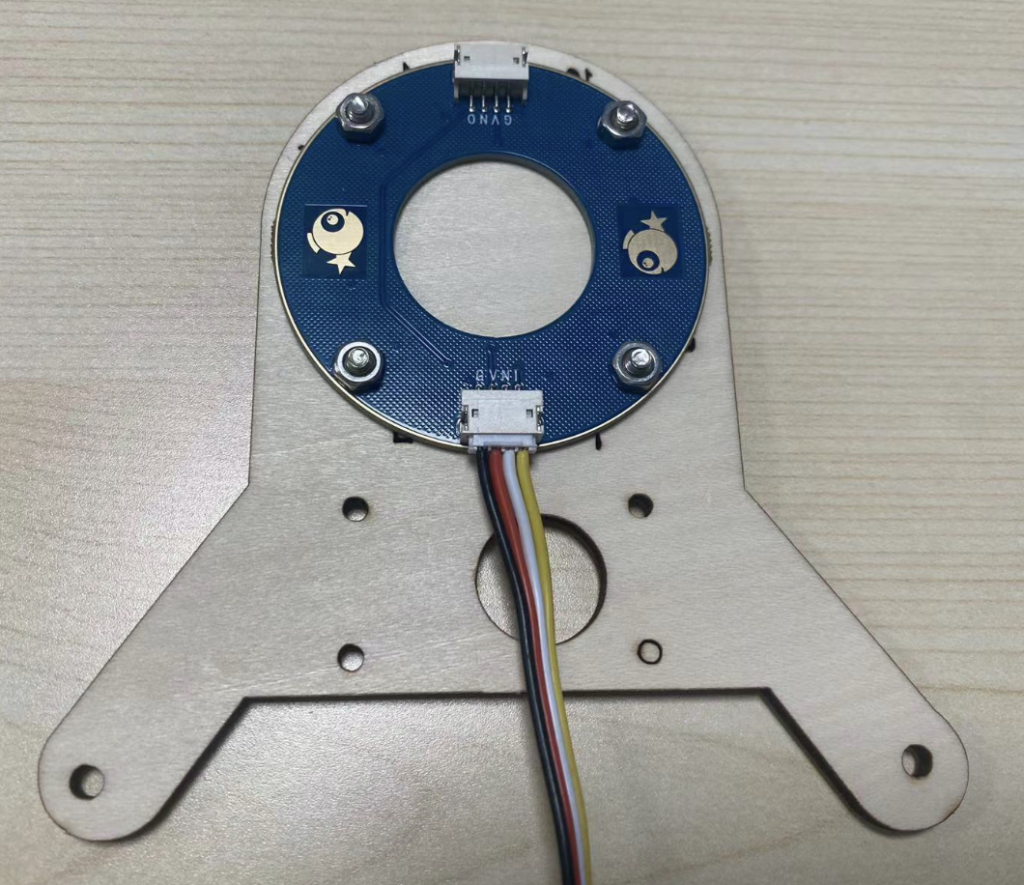

安装灯环。使用m3x8螺丝及m3螺母固定。线的连接。计时器上面板取下后，将灯环数据线连接至P8，也可以连接至P1/P2，不同的位置，程序需要做对应的位置设定。

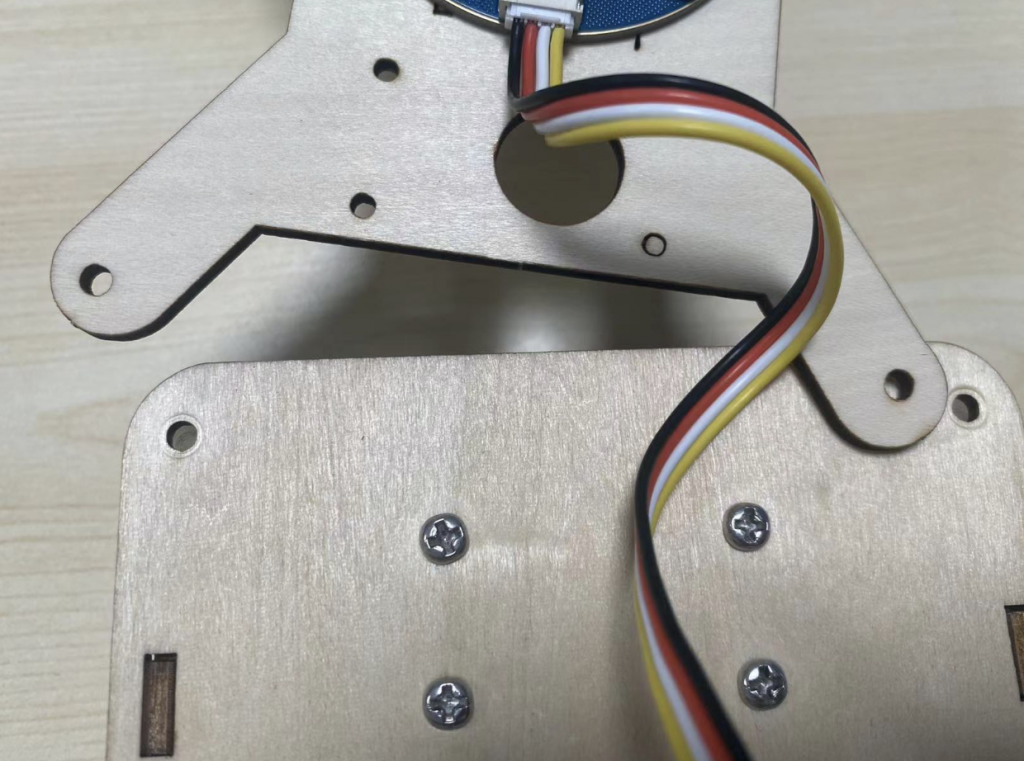

安装支架。

固定留有充电孔的面板，将木板上的凸起插入下面板的右侧插口内，按照同样的方法安装下侧面板。

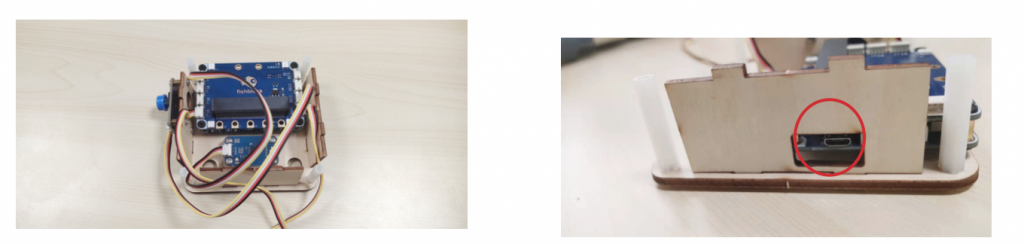

注意：安装右面板时，一定要将USB口露出。

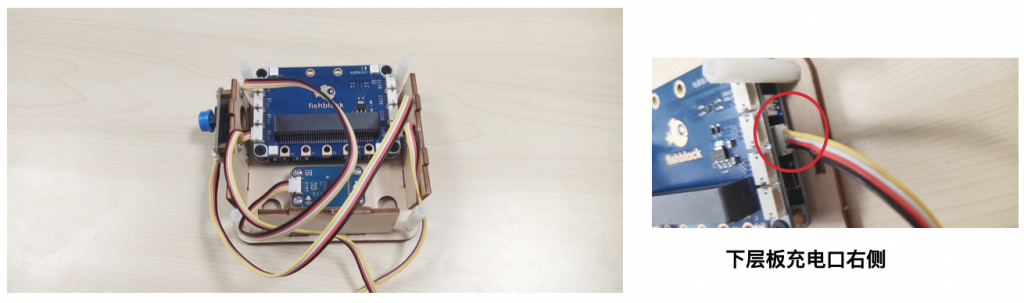

单按钮线的连接。

将单按钮的数据线插入USB插口旁边的外接电源插口内，做外接电源开关用。

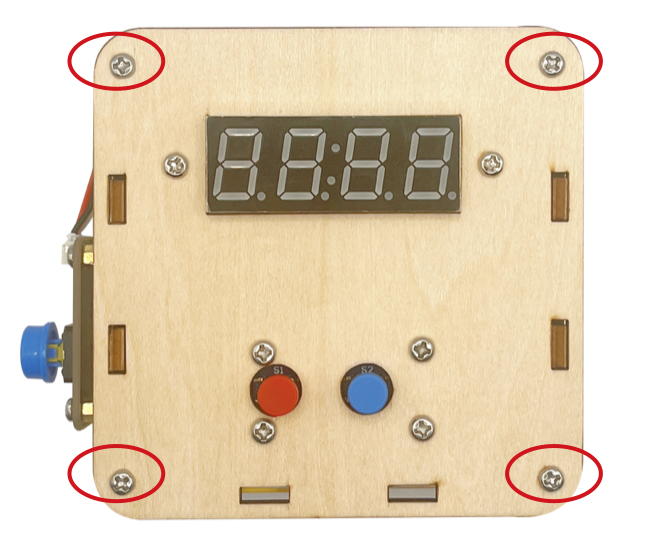

面板安装

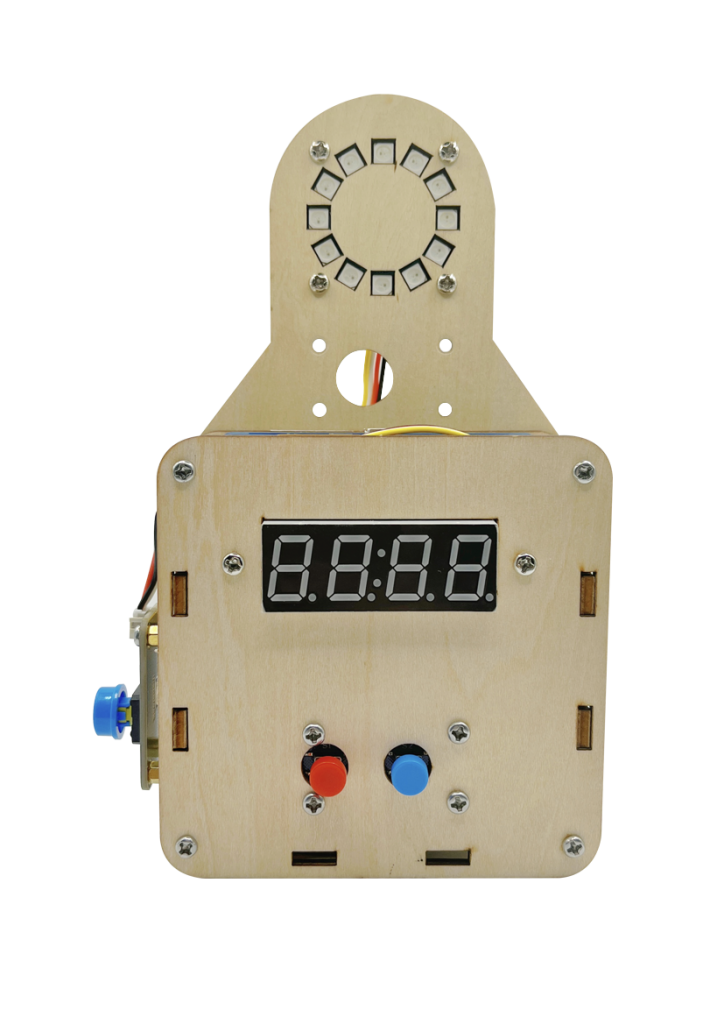

大功告成。
